Экспресс-обзор материнской платы MSI MEG Z690 Unify-X

25 августа 2022, 21:06 |

Среди материнских плат MSI в CompX выделяется модель MEG Z690 Unify-X — настоящий флагман бренда. Это минималистичное высокопроизводительное решение для энтузиастов, оверклокеров и требовательных геймеров. Рассказываем подробнее о его преимуществах.

Технические характеристики

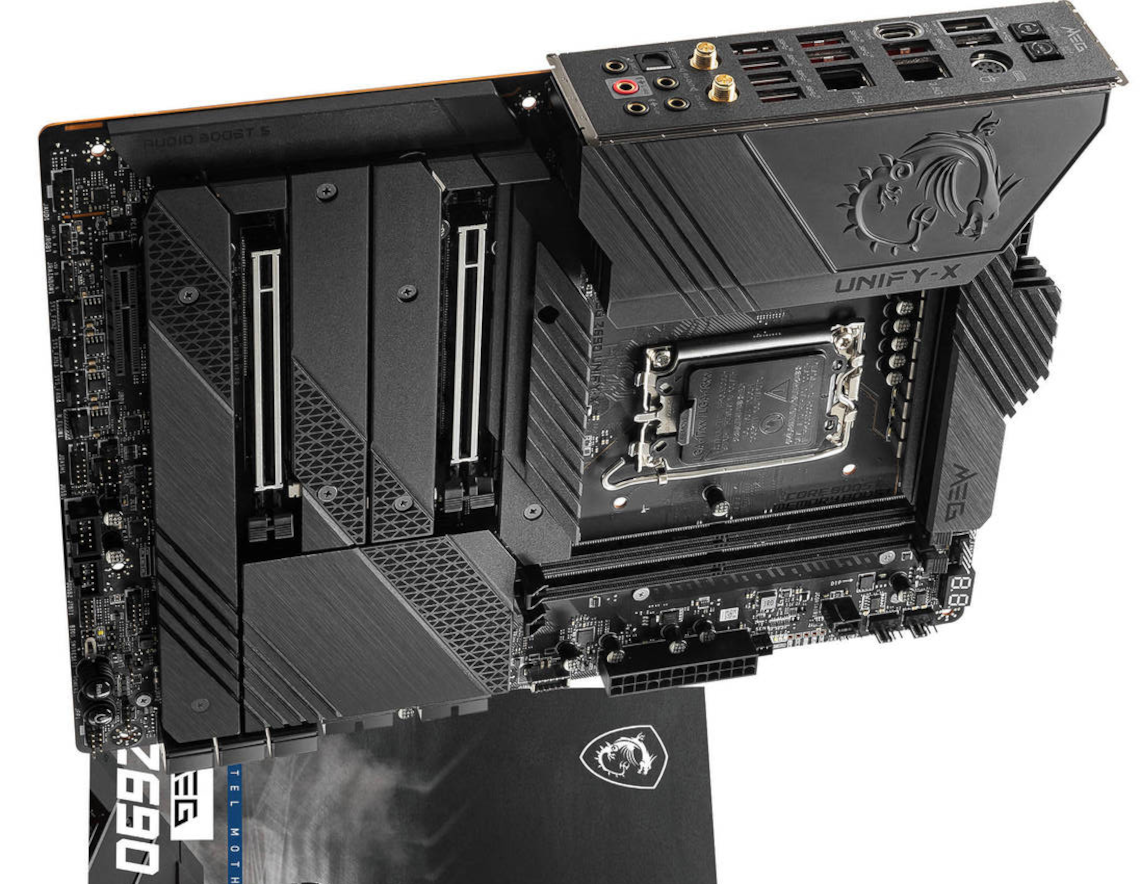

Материнская плата построена вокруг сокета LGA 1700. Она совместима с процессорами Intel двенадцатого поколения — Alder Lake. Теоретически, у неё есть поддержка и перспективных моделей Raptor Lake, но, по слухам, в чипсетах 600-й серии будут заблокированы некоторые функции.

Питание процессора подаётся через два 8-контактных разъёма. Транзисторы скрыты под двумя массивными радиаторами из штампованного алюминия. Это не излишество и не декор — под накладками скрываются 19+2 фазы с пропускной способностью по току до 105 А! Такой схемы питания достаточно для Intel Core i9-12900K и даже для его последователя 13 поколения, который будет отличаться более «прожорливым» нравом.

Подсистема оперативной памяти представлена двумя слотам DIMM DDR5. В них можно устанавливать планки ёмкостью до 64 ГБ. Технология MSI Memory Boost позволяет автоматически разгонять оперативку до 6600 МТ/с и выше. Для этого не нужно даже открывать меню BIOS — все необходимые манипуляции выполняются в приложении Dragon Center.

Непосредственно к процессору в материнской плате MEG Z690 Unify-X подключены два полноразмерных разъёма PCI-e 5.0x16. Под них отведено ровно 16 линий передачи данных, которые могут делиться в пропорции x16/x0 или x8/x8. Заявлена поддержка Nvidia SLI и AMD Crossfire, хотя эти функции поддерживаются только флагманскими видеокартами обоих разработчиков.

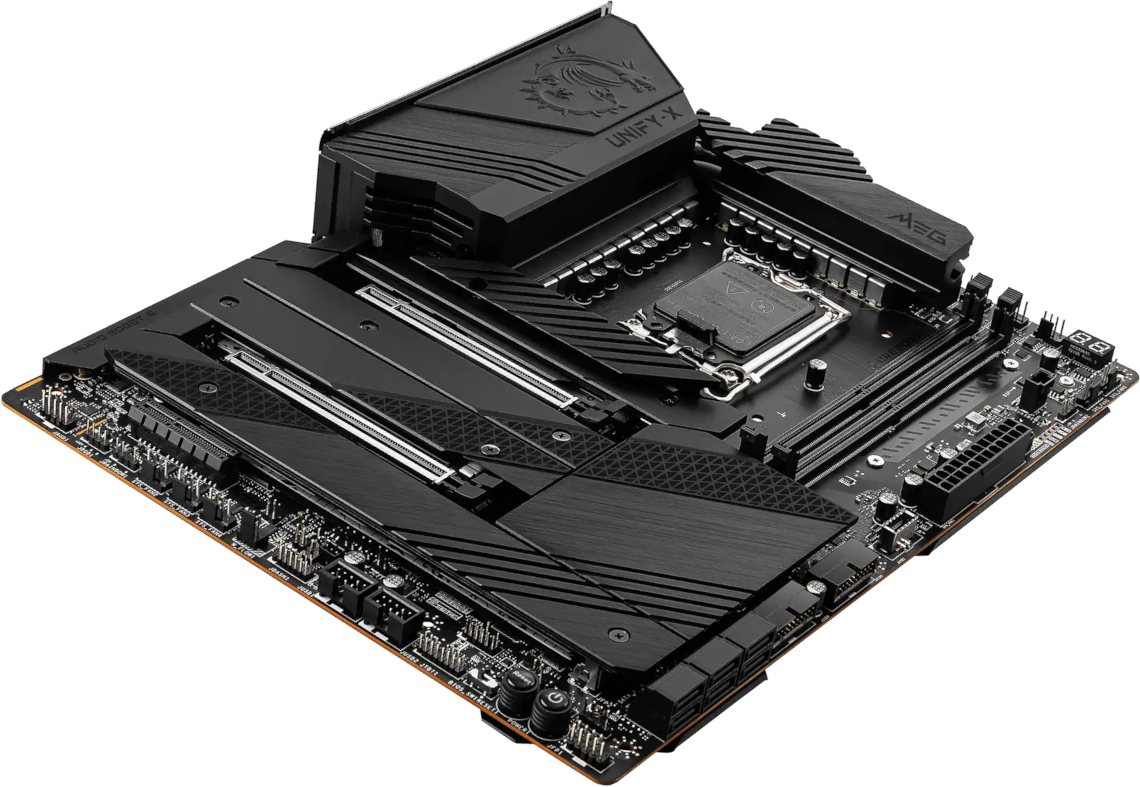

Конфигурация материнской платы в деталях

Дополнительно под платы расширения отведён один слот PCI-e 3.0x4. Он будет полезен для подключения разнообразных контроллеров и накопителей информации формата HHHL. А для работы с привычными SSD формата M.2 предусмотрены сразу пять разъёмов — три PCI-e 4.0x4 с длиной карты до 80 мм, один PCI-e 4.0x4 до 110 мм и поддержкой режима SATA, а также один PCI-e 3.0 до 80 мм. Что интересно, для каждого накопителя предусмотрен съёмный радиатор — и не декоративный, а с высокоэффективными термоинтерфейсами!

По всему правому краю материнской платы растянулся набор оверклокерских инструментов — точки замера напряжения, диагностические светодиоды, кнопка очистки настроек и переключатель двух режимов работы BIOS. Модель MEG Z690 Unify-X предлагает девять разъёмов для подключения систем охлаждения — в том числе три гибридных с поддержкой водяных помп. Есть также контакты для светодиодных лент — пяти- и двенадцативольтовые, а также специализированные выходы Corsair RGB.

Поскольку материнская плата предназначена для оверклокеров, мы не могли остаться в стороне и протестировали её разгонные возможности. Мы решили не тянуться к флагманам, а собрали конфигурацию среднего уровня с процессором Intel Core i5-12600K и оперативной памятью ADATA XPG Lancer RGB DDR5-6000 ёмкостью 32 ГБ.

В результате оверклокинга нам удалось стабилизировать частоту высокопродуктивных ядер процессора на уровне 5,2 ГГц, а энергоэффективных — 4,2 ГГц. Это серьёзный прирост для нескальпированного чипа, который в стоке выдаёт 4,9 и 3,6 ГГц соответственно. Оперативная память разогналась до 6666 МГц при таймингах CL32. В сумме это позволило нам повысить производительность компьютера в синтетических бенчмарках на 31%. Температура чипсета с пассивным охлаждением при этом не превышала 72°, а транзисторов системы питания — 53°. Такие показатели вполне допустимы для топового компьютерного железа.
