Задвижка стальная 30с41нж: характеристики, устройство и сферы применения

Такая модель востребована на промышленных предприятиях, объектах коммунального хозяйства, в системах теплоснабжения, водоснабжения, нефтегазовой и химической отрасли. Конструкция рассчитана на эксплуатацию в условиях повышенного давления и температуры, поэтому изделие может устанавливаться на ответственных участках трубопровода.

При подборе арматуры специалисты учитывают диаметр трубопровода, параметры рабочей среды, температуру, давление и способ присоединения. Подробно ознакомиться с доступными вариантами можно по адресу https://uks-group.com.ua/zadvizhka-klinovaya-flancevaya-stalnaya-pn16, где представлена задвижка 30с41нж на сайте поставщика трубопроводного оборудования. Правильно выбранная модель обеспечивает герметичное перекрытие потока и помогает поддерживать стабильную работу инженерной системы.

Что означает маркировка 30с41нж

Обозначение запорной арматуры позволяет определить ее тип, материал корпуса и особенности исполнения. Маркировка 30с41нж расшифровывается следующим образом:

• 30 — тип трубопроводной арматуры, то есть задвижка;
• с — корпус изготовлен из углеродистой стали;
• 41 — номер модели или конструктивного исполнения;
• нж — уплотнительные поверхности выполнены из коррозионностойкой нержавеющей стали.

Использование нержавеющих уплотнительных элементов повышает устойчивость затвора к коррозии и механическому износу. Это особенно важно при работе с водой, паром, нефтепродуктами и другими средами, способными негативно воздействовать на металлические поверхности.

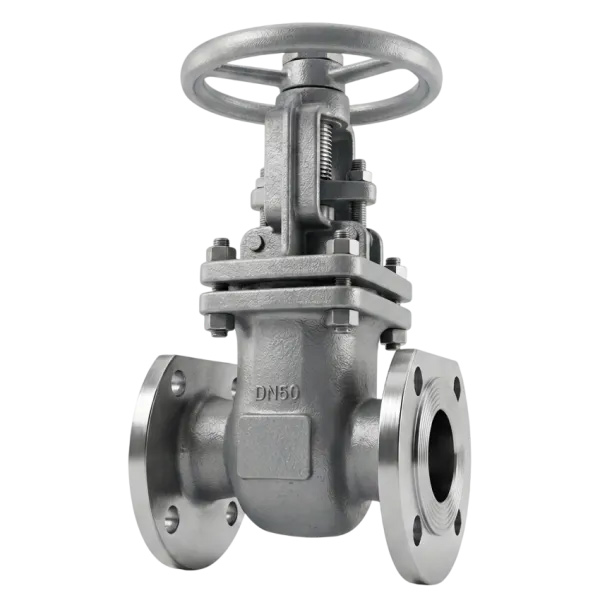

Конструкция стальной клиновой задвижки

Основными элементами изделия являются стальной корпус, крышка, клиновой затвор, шпиндель, маховик, сальниковый узел и фланцы для присоединения к трубопроводу. Перемещение клина происходит при вращении маховика. Шпиндель передает усилие на затвор, который опускается между седлами и перекрывает проходное отверстие.

В открытом положении клин полностью выводится из зоны движения рабочей среды. Благодаря этому гидравлическое сопротивление остается минимальным, а пропускная способность трубопровода практически не уменьшается. В закрытом положении уплотнительные поверхности клина плотно соприкасаются с седлами корпуса и ограничивают прохождение жидкости или газа.

Основные конструктивные элементы

1. Литой или сварной корпус из углеродистой стали.
2. Крышка, соединенная с корпусом болтами.
3. Клиновой затвор с уплотнительными поверхностями.
4. Выдвижной шпиндель для управления положением клина.
5. Маховик с ручным приводом.
6. Сальниковое уплотнение, предотвращающее утечку среды.
7. Фланцевые патрубки для монтажа на трубопровод.

Технические особенности модели

Задвижка 30с41нж обычно выпускается в различных условных диаметрах, что позволяет подобрать изделие для трубопроводов разной пропускной способности. Номинальное давление конкретного исполнения необходимо проверять по паспорту производителя. Для распространенных моделей этот показатель может соответствовать PN16, то есть рабочему давлению до 1,6 МПа при допустимой температуре среды.

Предельная температура эксплуатации зависит от марки стали, материала уплотнений и характеристик транспортируемого вещества. Стальная конструкция рассчитана на более сложные условия работы по сравнению с некоторыми чугунными аналогами. При этом арматура должна применяться только в пределах параметров, указанных изготовителем.

Рабочие среды

В зависимости от исполнения задвижка может использоваться для транспортировки следующих сред:

• холодной и горячей воды;
• водяного пара;
• нефтепродуктов;
• масел и технических жидкостей;
• природного газа;
• неагрессивных жидких и газообразных веществ.

Перед установкой необходимо проверить химическую совместимость рабочей среды с материалами корпуса, уплотнительных поверхностей и сальниковой набивки. Использование арматуры с агрессивными веществами без соответствующего исполнения может привести к ускоренной коррозии и потере герметичности.

Преимущества задвижки 30с41нж

Популярность модели объясняется сочетанием прочности, ремонтопригодности и удобства монтажа. Стальной корпус выдерживает значительные механические нагрузки и перепады температуры. Фланцевое соединение упрощает установку, демонтаж и замену изделия во время обслуживания трубопровода.

К основным преимуществам относятся:

• высокая прочность корпуса;
• устойчивость к рабочему давлению и температурным нагрузкам;
• низкое гидравлическое сопротивление в открытом положении;
• надежное перекрытие потока;
• возможность эксплуатации на трубопроводах большого диаметра;
• ремонтопригодная разборная конструкция;
• длительный срок службы при правильном обслуживании.

Задвижка предназначена преимущественно для работы в двух положениях: полностью открытом или полностью закрытом. Применять ее для постоянного регулирования расхода не рекомендуется. При частично опущенном клине поток создает вибрации и неравномерную нагрузку на уплотнительные поверхности, что ускоряет их износ.

Где применяется стальная задвижка

Модель устанавливается на магистральных и технологических трубопроводах, где требуется периодически отключать отдельные участки системы. Ее используют в котельных, тепловых пунктах, насосных станциях, производственных цехах, системах пожаротушения и на объектах нефтегазовой инфраструктуры.

Арматура также востребована при строительстве и модернизации инженерных сетей. Она позволяет изолировать оборудование для ремонта, проводить техническое обслуживание без полной остановки системы и оперативно перекрывать поток при возникновении аварийной ситуации.

Как выбрать подходящее исполнение

Выбор задвижки должен основываться не только на условном диаметре. Важно проверить номинальное давление, допустимую температуру, строительную длину, тип фланцев, материал корпуса и направление установки. Присоединительные размеры должны соответствовать ответным фланцам трубопровода.

Перед покупкой рекомендуется уточнить:

1. Условный диаметр трубопровода DN.
2. Номинальное давление PN.
3. Максимальную температуру рабочей среды.
4. Материал транспортируемого вещества.
5. Тип управления и доступное пространство для маховика.
6. Соответствие изделия стандартам и проектной документации.
7. Наличие паспорта, маркировки и гарантии производителя.

Монтаж и техническое обслуживание

Перед установкой внутреннюю полость задвижки и трубопровод очищают от загрязнений, окалины и посторонних предметов. Фланцы должны располагаться соосно, поскольку перекос соединения создает дополнительную нагрузку на корпус. Болты рекомендуется затягивать постепенно и равномерно, используя перекрестную последовательность.

Во время эксплуатации контролируется герметичность фланцев, сальникового узла и соединения крышки с корпусом. Шпиндель необходимо периодически очищать и смазывать подходящим составом. При появлении протечек выполняется регулировка сальника или замена уплотнительных элементов.

Маховик следует вращать плавно, без применения дополнительных рычагов, если это не предусмотрено изготовителем. Чрезмерное усилие способно повредить шпиндель, клин или резьбовую втулку. Соблюдение требований монтажа и регулярное обслуживание помогают сохранить герметичность арматуры и продлить срок ее эксплуатации.
