Релейні шафи для енергетики: конструкція, принцип роботи та ключові характеристики

Релейні шафи для енергетики: конструкція, принцип роботи та ключові характеристики

Шафи релейного захисту – це важливий елемент автоматизованих систем управління та захисту в енергетиці. Вони використовуються для контролю, моніторингу та захисту електрообладнання в розподільчих мережах, підстанціях, АЕС, ТЕС і ВДЕ.

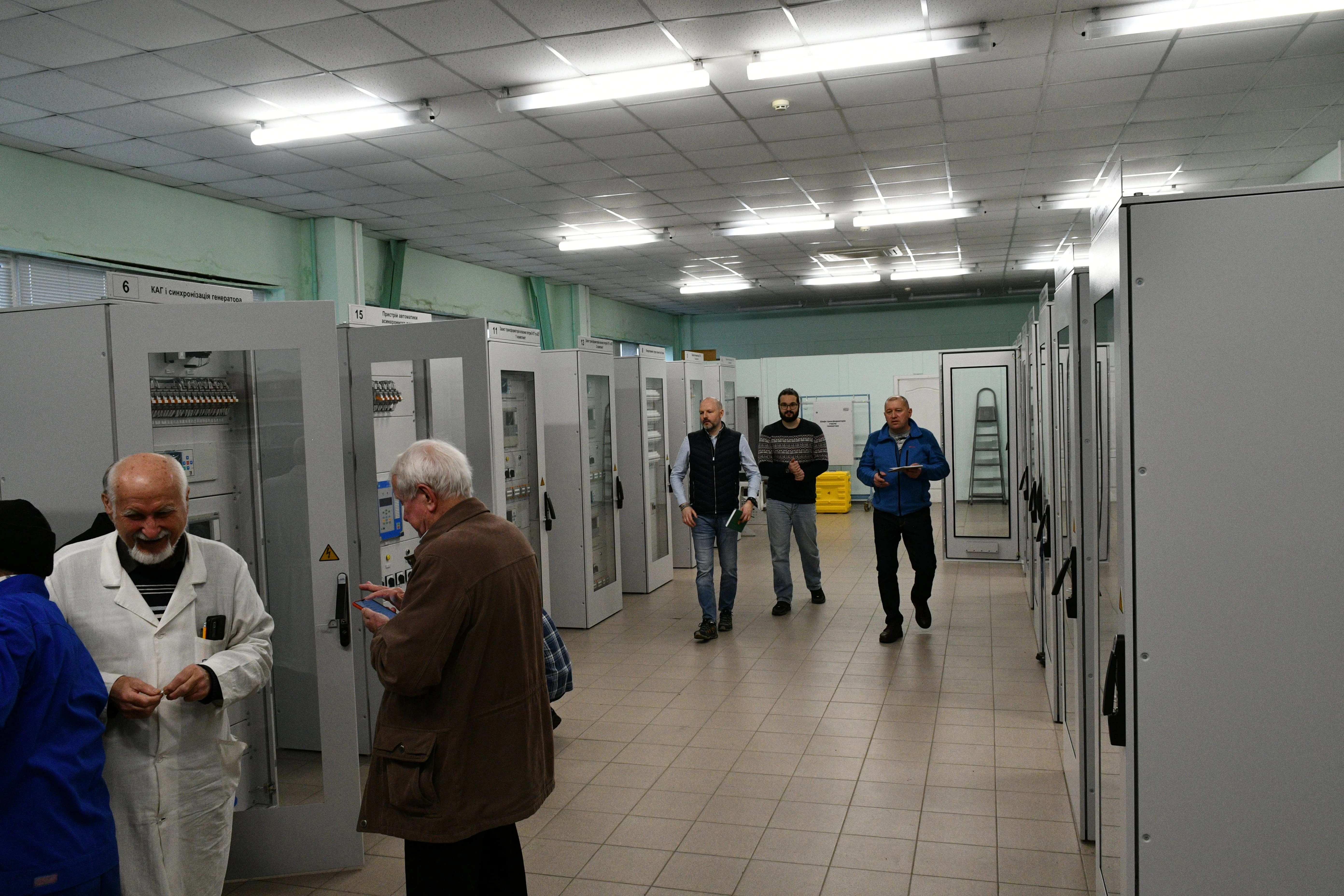

Конструкція релейної шафи

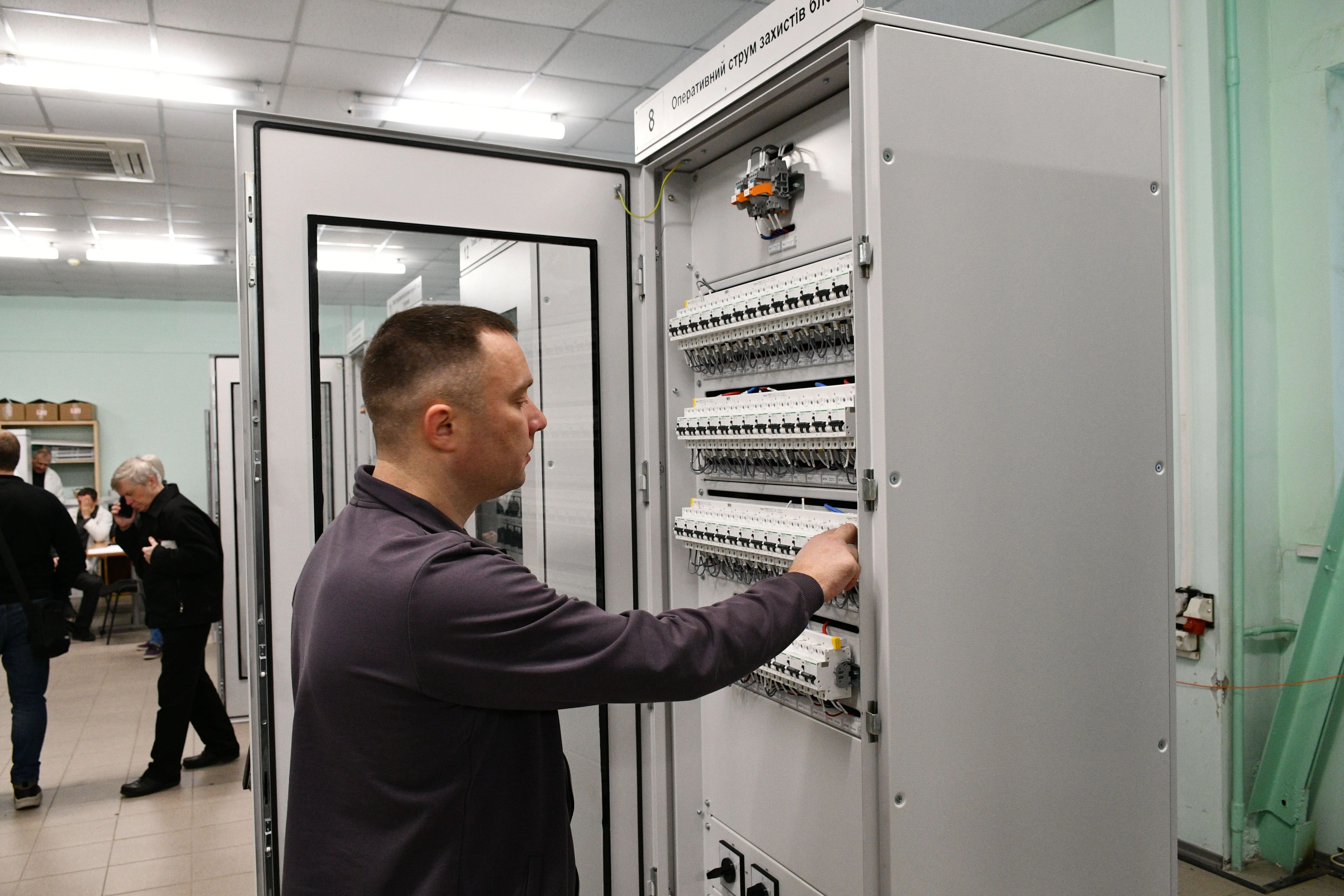

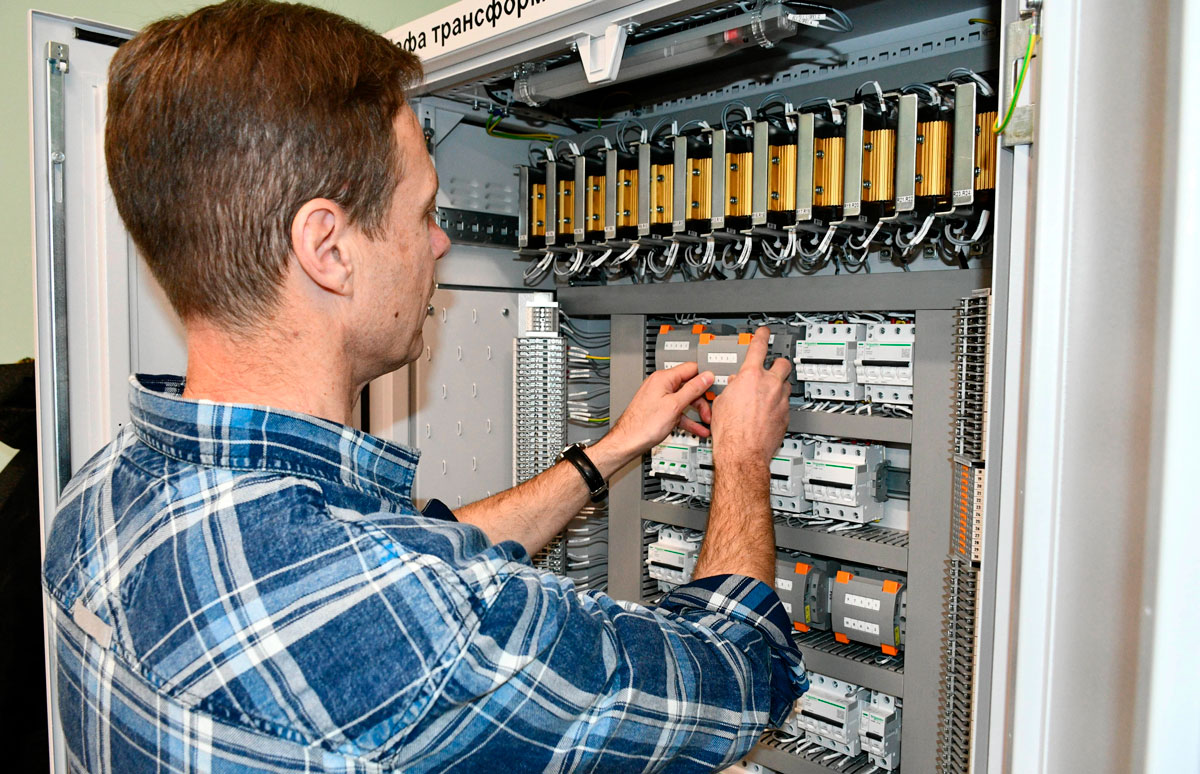

Релейна шафа – це металевий корпус із захистом від пилу, вологи та механічних пошкоджень, всередині якого розміщені:


• Релейний захист і автоматика (РЗА) – пристрої, що реагують на аварійні ситуації та виконують відключення чи перемикання обладнання.
• Контролери та ПЛК (програмовані логічні контролери) – для управління та обміну даними з диспетчерськими системами.
• Комунікаційне обладнання – для передачі даних у SCADA-системи або диспетчерські центри.
• Комутаційна апаратура – контактори, реле, запобіжники та інші елементи для безпечної роботи електромережі.

Принцип роботи та взаємодія з іншими елементами енергосистеми

Шафа отримує сигнали від датчиків та електромережі (напруга, струм, температура тощо). При виникненні аномалій або аварійного режиму активується релейний захист, який відключає або перемикає обладнання для запобігання пошкодженням. Автоматизовані системи керування передають інформацію до диспетчерського центру для швидкого аналізу та реагування.

Ключові характеристики

• Надійність та безперебійність – розраховані на роботу у складних умовах.
• Стійкість до зовнішніх факторів – захист від перепадів температур, вологи та пилу.
• Гнучкість та масштабованість – можуть інтегруватися в сучасні енергетичні системи (SCADA, Smart Grid).
• Висока швидкість реагування – дозволяють мінімізувати ризики аварій та покращують стабільність мережі.

Українські компанії активно розробляють і впроваджують релейні шафи для критично важливих об'єктів, забезпечуючи енергетичну безпеку та надійність електромереж.

Типи релейного захисту radiy та їх застосування

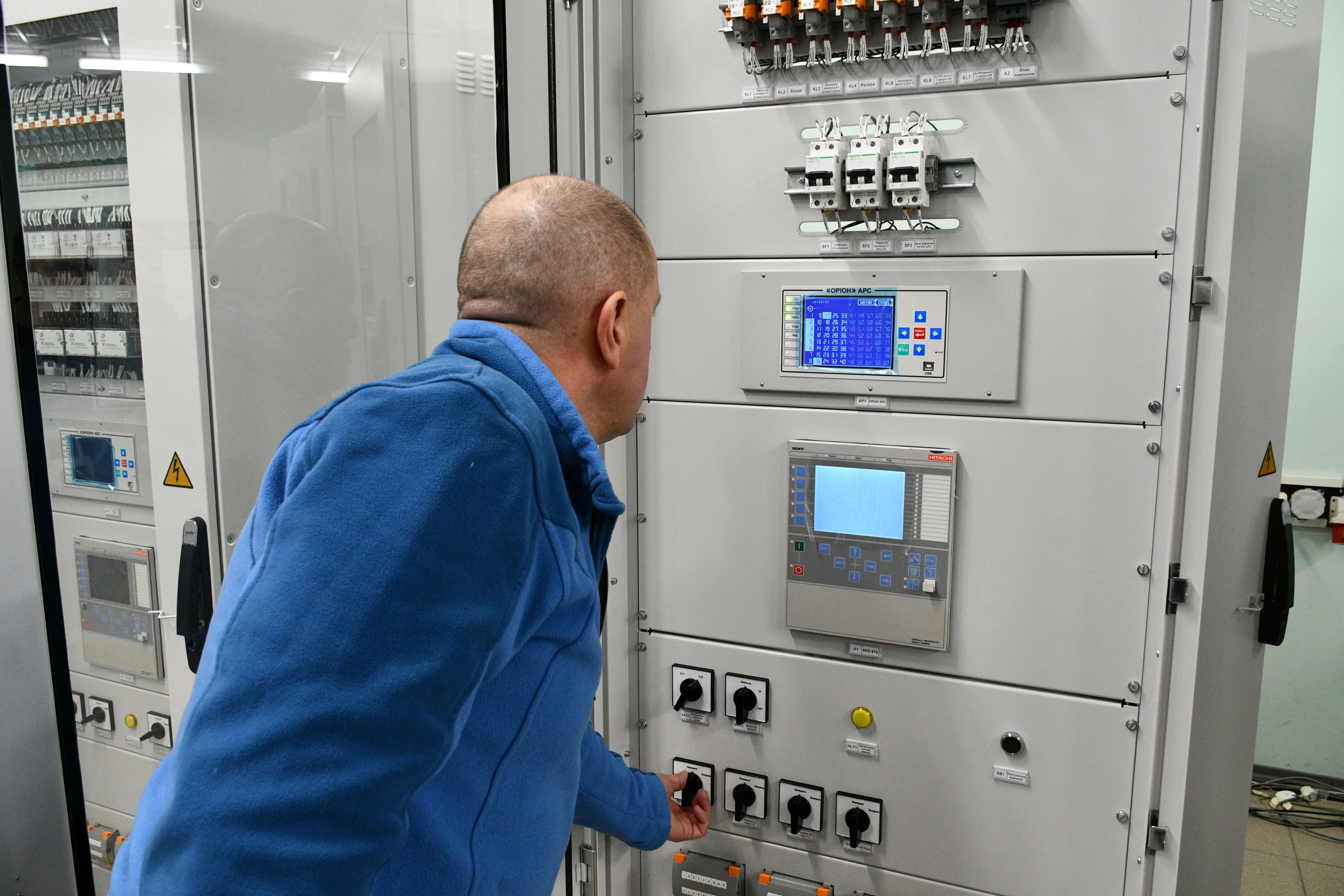

Шафи та панелі РЗА серії ШРЗА з мікропроцесорними пристроями РЗА фірм ABB, GE призначені для виконання функцій захисту, автоматики, вимірювання та керування ліній, трансформаторів та вимикачів 6-750 кВ.

Шафи та панелі ШРЗА складаються з одного або декількох комплектів захисту і автоматики, в які входить мікропроцесорний термінал та супутня комплектація. Кількість і тип комплектів, які використовуються для компоновки шафи визначається її призначенням.

Основні функції обладнання

– Релейний захист.

– Протиаварійна автоматика.

– Електроавтоматика.

– Керування вимикачем.

– Контроль положення та справності кіл керування вимикача.

– Вимірювання електричних параметрів.

– Сигналізація.

Додаткові функції:

– Вимірювання діючих значень струмів та напруг.

– Осцилографування із записом в енергонезалежну пам’ять.

– Автоматична реєстрація параметрів аварійних подій.

– Розрахунок ресурсу вимикача.

– Визначення місця пошкодження.

– Зв’язок з АСУ ТП.

Під час зняття оперативного струму пристрої в складі шаф забезпечують зберігання налаштувань та конфігурацій функцій захисту та автоматики, а також осцилограм, параметрів аварійних подій та інших зареєстрованих даних необмежено.

Переваги та виклики у впровадженні таких рішень

Релейні шафи – це критично важливий елемент енергетичної інфраструктури, який забезпечує надійний контроль, захист і автоматизацію електромереж. Завдяки сучасним технологіям вони підвищують стабільність та безпеку енергосистем, зменшуючи ризик аварійних ситуацій і забезпечуючи безперебійну роботу об'єктів генерації та розподілу електроенергії. Українські інженери та виробники відіграють важливу роль у впровадженні передових рішень для енергетики, роблячи мережі більш ефективними та стійкими до викликів сучасного світу.
